    آشنایی با پست های كمپكت

    این مطلب توسط : در تاریخ: شنبه 18 خرداد 1392 ساعت: 15:03 در سایت ارسال شده است.
    تعداد بازديد : 796 نظرات (0)




    با سلام. فایلی در زمینه آشنایی با پست های کمپکت را برای شما دوستان آپلود کرده ام که می توانید از طریق لینک های زیر آن را دریافت و مورد مطالعه قرار دهید.



    --------------------------------------------------------------------------------

    دانلود فايل از سرور اختصاصی وبلاگ مهندسی برق


    ---------------------------------------------------------------------------------

    دانلود فايل از سرور دوم (persiangig)

    ---------------------------------------------------------------------------------

    در صورت نیاز پسورد www.powerengineering.blogfa.com می باشد.

    توجه داشته باشید که پسورد را کپی ننمایید بلکه باید آن را تایپ کنید.




    کاتالوگ كابلهای فشار متوسط و فشار قوی

    این مطلب توسط : در تاریخ: شنبه 18 خرداد 1392 ساعت: 14:55 در سایت ارسال شده است.
    تعداد بازديد : 1057 نظرات (0)

     در اینجا چند تا کاتالوگ براتون میزارم که حاوی مشخصات فنی و عمومی کابلهای فشار متوسط ، فشار قوی ، بهمراه کابلهای ضد حریق،ساخت کابل ابهر هستش.توی این کاتالوگ ها مشخصات فنی قسمتهای مختلف کابل توضیح داده شده.



     دانلود کاتالوگ کابلهای فشار متوسط با حجم 1.06MB

    دانلود کاتالوگ کابلهای فشار قوی با حجم 363KB

    دانلود کاتالوگ کابلهای ضد حریق با حجم 500KB



    پسورد www.power-ae.blogfa.com




    تفاوت ICS با ICU

    این مطلب توسط : در تاریخ: سه‌شنبه 14 خرداد 1392 ساعت: 10:37 در سایت ارسال شده است.
    تعداد بازديد : 2060 نظرات (0)

    مطابق استاندارد 2-60947 ، جریان نامی قطع اتصال کوتاه (ICS:Rated service short circuit breaking capacity) ،بیشترین مقدار جریان اتصال کوتاهی است که کلید توانائی قطع در شرایط اتصال کوتاه را دارد (در حالت سرویس).



    جریان نامی قطع اتصال کوتاه (ICU:Rated ultimate short circuit breaking capacity) ،بیشترین مقدار جریان اتصال کوتاهی است که کلید توانائی قطع در شرایط اتصال کوتاه را دارد (در حالت نهائی).

    جریان نامی قطع اتصال کوتاه نهائی جریانی است که کلید تنها یکبار بدون اینکه آسیبی ببیند قادر به قطع آن میباشد و برای دفعات بعدی نیاز به تعمیر و یا تعویض دارد اما جریان نامی قطع اتصال کوتاه سرویس جریانی است که کلید به دفعات قادر به قطع آن است بدون اینکه آسیبی ببیند و یا نیاز به تعویض آن باشد. در واقع هر دو جریان جریان قطع اتصال کوتاه هستند اما یکی در حالت سرویس و دیگری در نهایت مقدار جریان اتصال کوتاه میباشد..

    بطور کلی ICS


    قوس الکتریکی چیست؟

    این مطلب توسط : در تاریخ: سه‌شنبه 14 خرداد 1392 ساعت: 10:29 در سایت ارسال شده است.
    تعداد بازديد : 715 نظرات (0)



    تاریخچه


    در سال 1802 پتروف (V.P.Petrof) کشف کرد که اگر دو تکه زغال چوب را به قطب های باتری بزرگی وصل کنیم و آنها را به هم تماس دهیم و سپس کمی از هم جدا کنیم شعله روشنی بین دو تکه زغال دیده می شود. و انتهای آنها که از شدت گرما سفید شده است نور خیره کننده ای گسیل می دارد. قوس الکتریکی هفت سال بعد دیوی (H.Davy) فیزیکدان انگلیسی این پدیده را مشاهده نمود و پیشنهاد کرد که این پدیده به احترام ولتا قوس ولتا نامیده شود.

    آزمایش ساده

    اگر بخواهیم در یک روش ساده ای ایجاد قوس الکتریکی را نشان دهیم باید دو تکه کربن را روی گیره قابل تنظیم سوار نمود (بهتر است که به جای زغال چوب معمولی میله خاصی که از کربن قوس ساخته می شود و با فشار دادن مخلوط گرافیت ، کربن سیاه و مواد چسبنده به وجود می آیند، استفاده شود).




    معرفی چند دستگاه برای كنترل سرعت موتورهای AC

    این مطلب توسط : در تاریخ: سه‌شنبه 14 خرداد 1392 ساعت: 10:26 در سایت ارسال شده است.
    تعداد بازديد : 1072 نظرات (0)







    دستگاههاي PSMC-DT-250A براي كنترل سرعت موتورهاي AC آسنكرون(القائي) از نوع قفس سنجابي ويا سيم پيچي شده ساخته شده اند. اين دستگاهها در توانهاي مختلف از 200 تا 250 كيلو وات موجود مي باشند. دستگاههاي PSMC-DT-250A داراي قابليتهاي متنوعي براي كاربردهاي مختلف در صنعت مي باشند. اين دستگاهها قابل كنترل از راه دور بوده و مي توانند به كامپيوتر يا PLC متصل شوند. همچنين با اتصال چندين دستگاه به هم امكان ايجاد شبكه بر اساس پروتكل RS485 وجود دارد. اين دستگاهها مي توانند بصورت مستقل و يا در سيستمهاي كنترل و اتوماسيون صنعتي مورد استفاده قرار گيرند. سيستم كنترل اين دستگاهها ميكروپروسسوري بوده و تنظيم تمامي پارامترهاي سيستمي دستگاه، بصورت نرم افزاري و از طريق پانل كنترل روي دستگاه انجام مي گيرد


    گزارش کار

    این مطلب توسط : در تاریخ: چهارشنبه 08 خرداد 1392 ساعت: 09:05 در سایت ارسال شده است.
    تعداد بازديد : 879 نظرات (0)

    بررسي مشكلات برقگيرها در شبكه توزيع نيروي برق

    واژه هاي كليدي: شبكه توزيع، اضافه ولتاژ، برقگير، سوابق بهره برداري، نقشه آلودگي

    چكيده

    استفاده از بر قگيرها در شبكه توزيع جهت مهار اضافه ولتاژهاروشي است كارا، اقتصادي ومرسوم . مقاله حاضر با توجه بهمشاهده برخي برقگير هاي معيوب در شبكه توزيع نيروي برق



     برای دانلود به ادامه بروید


    ژنراتورهای اشعه ایکس (X – ray Generator)

    این مطلب توسط : در تاریخ: چهارشنبه 08 خرداد 1392 ساعت: 08:59 در سایت ارسال شده است.
    تعداد بازديد : 855 نظرات (0)

       وظایف ژنراتور:

     تأمین اختلاف پتانسیل دو سر تیوپ اشعه ایکس.

     ملتهب کردن فیلامان برای تولید الکترون.

     کنترل اختلاف پتانسیل دو سر تیوپ.

    ولتاژ مورد استفاده در ژنراتورهای اشعه ایکس از نوع ولتاژ متناوب است.

    دو نوع ولتاژ متناوب داریم: 1- تکفاز و 2- سه فاز.

      نحوة تولید برق تکفاز:

    مبنای کار، قانون القای الکترومغناطیسی است. در نتیجه گردش یک سیم پیچ درون میدان مغناطیسی ثابت با القای ولتاژ در سیم پیچ لازم است.

      نحوه تولید برق سه فاز:

    در مولدهای سه فاز، سه سیم پیچ به طور همزمان درون میدان مغناطیسی می چرخند. هر سیم پیچ با اختلاف زاویه ˚120 نسبت به بقیه قرارگرفته است. به علت متفاوت بودن موقعیت سیم پیچ ها، مقدار ولتاژ تولیدی در هر سیم پیچ در یک زمان مشخص متفاوت است.

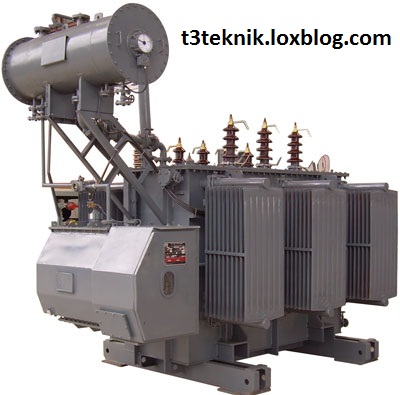

     ترانسفورماتورها:

    وسیله افزایش یا کاهش ولتاژ نسبت به مقدار مبنا هستند و بر دو نوعند:

     ترانسفورماتور افزاینده (step up Transformer).


    طریقه کار با میگر

    این مطلب توسط : در تاریخ: چهارشنبه 08 خرداد 1392 ساعت: 08:55 در سایت ارسال شده است.
    تعداد بازديد : 908 نظرات (0)


    وسیله ای است برای اندازه گیری مقاومتهای بسیار بزرگ ( از نظر مقدار مقاومت الکتریکی ) معمولاً 5000 مگا اهم . مانند مقاومت عایقی کابلهای قدرت و کنترل عایقی کابل در موارد اتصال زمین و غیره . مقاومتهای تا این حد زیاد در حقیقت ، مقاومت عایقی کابلها و نظایر اینها هستند .برای اندازه گیری چنین مقاومتهایی معمولاً به ولتاژ زیاد نیاز است . د ر بعضی از این نوع دستگاهها ، ولتاژ اندازه گیری به 10kv نیز می رسد ولتاژ معمول این نوع دستگاههای اندازه گیری ، بین 100 ولت تا 10 کیلو ولت است . دستگاه مگر از یک دستگاه نسبت سنج تشکیل شده است .
